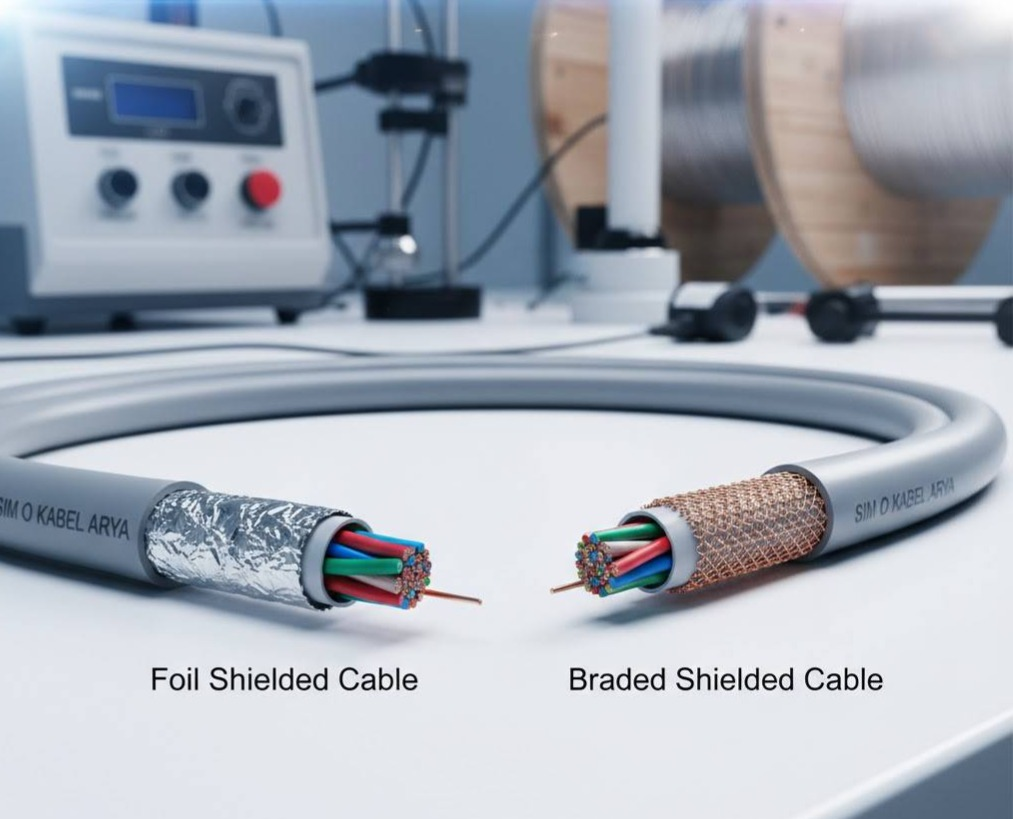

تفاوت کابل شیلدار فویلدار و بافتدار؛ کدام برای محیطهای پرنویز مناسبتر است؟
در دنیای مدرن صنعتی، تداخلات الکترومغناطیسی (EMI) به یکی از بزرگترین دشمنان پایداری سیستمهای الکترونیکی تبدیل شدهاند. کابلهای شیلدار به عنوان محافظی در برابر این نویزها عمل میکنند تا انتقال داده و توان بدون خطا انجام شود. با این حال، انتخاب میان دو ساختار اصلی یعنی “فویل” و “بافت” اغلب باعث سردرگمی مهندسان در پروژهها میشود. هر کدام از این لایههای محافظ دارای ویژگیهای فیزیکی و الکتریکی منحصر به فردی هستند که کارایی آنها را در محیطهای مختلف تغییر میدهد. در این مقاله از سیم و کابل آریا، به کالبدشکافی تفاوتهای فنی این دو میپردازیم تا بدانید برای هر سطح از نویز، کدام گزینه هوشمندانهتر است.
کابل شیلدار چیست و چه نقشی در حذف تداخلات الکترومغناطیسی (EMI) دارد؟
کابل شیلدار نوعی کابل الکتریکی است که در زیر لایه نهایی خود، یک لایه محافظ رسانا را جای داده است. وظیفه اصلی این لایه، محافظت از رشتههای داخلی در برابر نویزهای محیطی و جلوگیری از انتشار نویز خود کابل به بیرون است. تداخلات الکترومغناطیسی یا همان EMI میتوانند باعث خرابی دادهها، ریست شدن دستگاهها و یا ایجاد نوسان در سیگنالهای ابزار دقیق شوند. شیلد با جذب این امواج و هدایت آنها به سیم ارت، مسیری امن برای سیگنال فراهم میکند. بدون وجود این فناوری، کارکرد دستگاههای حساس در نزدیکی موتورهای بزرگ و اینورترها عملاً غیرممکن خواهد بود.
اهمیت استفاده از شیلد در پروژههای ابزار دقیق و کنترل
در پروژههای ابزار دقیق، دقت اندازهگیری حرف اول را میزند و حتی یک میلیولت نویز میتواند محاسبات سیستم را به هم بریزد. کابلهای شیلدار در این بخش وظیفه دارند از سیگنالهای ضعیف سنسورها در برابر میدانهای مغناطیسی کابلهای قدرت مجاور محافظت کنند. سیستمهای کنترل مانند PLCها برای دریافت دستورات صحیح، نیازمند بستری عاری از پارازیت هستند که تنها با کابلهای دارای لایه محافظ تامین میشود. استفاده از این کابلها در تابلوهای برق شلوغ، ریسک تداخل سیگنالهای فرمان را به صفر نزدیک میکند. مهندسان با تکیه بر این تکنولوژی، پایداری عملیاتی خطوط تولید را در طولانیمدت تضمین مینمایند.
تفاوت عملکردی شیلد در فرکانسهای بالا و پایین
یکی از نکات کلیدی در انتخاب کابل، درک رفتار شیلد در برابر فرکانسهای مختلف نوسان است. شیلدهای بافته شده به دلیل ساختار مشبک، در برابر فرکانسهای پایین مانند برق شهر (۵۰ یا ۶۰ هرتز) عملکرد بسیار درخشانی دارند. اما وقتی صحبت از فرکانسهای رادیویی بسیار بالا به میان میآید، منافذ ریز بافت ممکن است اجازه عبور امواج را بدهند. در مقابل، فویلها به دلیل ساختار کاملاً یکپارچه و بدون منفذ، در فرکانسهای بالا سد محکمتری ایجاد میکنند. شناخت نوع نویز موجود در محیط پروژه، اولین قدم برای انتخاب میان این دو تکنولوژی محافظتی است.
کابل شیلدار فویلدار (Foil Shielding)؛ ساختار و ویژگیها
شیلد فویل معمولاً از یک لایه نازک آلومینیوم ساخته میشود که به یک لایه پلیاستر (Mylar) لمینت شده است. این ساختار نازک و یکپارچه، تمام رشتههای داخلی کابل را به صورت ۱۰۰ درصدی پوشش میدهد تا هیچ راه نفوذی باقی نماند. فویلها به دلیل ضخامت کم، حجم نهایی کابل را افزایش نمیدهند و انعطافپذیری مناسبی برای نصب در داکتهای باریک دارند. با این حال، به دلیل نازک بودن آلومینیوم، این شیلد مقاومت مکانیکی کمی دارد و نباید در مسیرهایی با لرزش زیاد قرار گیرد. در محصولات سیم و کابل آریا، از فویلهای باکیفیت برای تضمین پوشش کامل سیگنال استفاده میشود.
مزایای پوشش ۱۰۰ درصدی فویل در برابر امواج رادیویی (RFI)
بزرگترین مزیت فویل، پوشش کامل و بدون درز آن است که مانند یک زره صیقلی دور سیمها میپیچد. این پوشش صددرصدی باعث میشود که امواج رادیویی (RFI) در فرکانسهای مگاهرتز و بالاتر، راهی برای ورود به هسته کابل نداشته باشند. در محیطهای اداری و صنعتی که فرستندههای بیسیم و سیگنالهای مخابراتی زیاد هستند، فویل بهترین عملکرد را دارد. از آنجا که فویل کاملاً بسته است، محافظت عالی در برابر تداخلاتی که طول موج کوتاهی دارند فراهم میکند. این ویژگی باعث شده تا در کابلهای شبکه و انتقال دیتای حساس، فویل به یک جزء جداییناپذیر تبدیل شود.
محدودیتهای فویل: شکنندگی و مقاومت الکتریکی بالا
با وجود مزایای فرکانسی، فویل آلومینیوم در برابر تنشهای فیزیکی بسیار آسیبپذیر است و ممکن است در اثر خم شدن زیاد، ترک بخورد. زمانی که فویل دچار پارگی یا ترک شود، خاصیت محافظتی آن در آن نقطه از بین رفته و نویز به داخل نفوذ میکند. همچنین آلومینیوم نسبت به مس مقاومت الکتریکی بالاتری دارد و برای تخلیه بار القایی، به یک سیم تخلیه (Drain Wire) نیاز دارد. سیم تخلیه مسی در تمام طول کابل با فویل در تماس است تا جریان نویز را به سیستم ارت هدایت کند. به همین دلیل، فویل برای کابلهایی که مدام در حال حرکت یا کشش هستند، انتخاب مناسبی به شمار نمیرود.
کابل شیلدار بافتدار (Braided Shielding)؛ ساختار و ویژگیها
شیلد بافتدار از شبکهای از رشتههای مسی نازک تشکیل شده که به صورت ضربدری به هم بافته شدهاند. این ساختار سنتی و قدرتمند، نه تنها محافظت الکتریکی، بلکه مقاومت مکانیکی فوقالعادهای به کابل میبخشد. پوشش بافت معمولاً بین ۷۰ تا ۹۵ درصد سطح کابل را میپوشاند که بسته به تراکم بافت متفاوت است. به دلیل استفاده از مس، این شیلد دارای هدایت الکتریکی بسیار بالایی است و نویزها را با سرعت بیشتری تخلیه میکند. در کابلهای تولید شده توسط سیم و کابل آریا، تراکم بافت مطابق با استانداردهای بینالمللی تنظیم میشود تا بیشترین کارایی حاصل گردد.
مقاومت مکانیکی و انعطافپذیری در کابلهای بافتدار
یکی از دلایل محبوبیت شیلد بافته شده، دوام فیزیکی بالای آن در محیطهای خشن صنعتی است. این لایه مانند یک زره منعطف عمل کرده و از رشتههای داخلی در برابر سایش، کشش و ضربات احتمالی محافظت میکند. برخلاف فویل، بافت در اثر خم و راست شدنهای مداوم دچار شکستگی یا پارگی نمیشود و یکپارچگی خود را حفظ میکند. این ویژگی باعث شده تا در دستگاههای دارای حرکت (مثل بازوهای روباتیک)، کابل بافتدار تنها گزینه مطمئن باشد. طول عمر بالای این کابلها در شرایط سخت، هزینههای تعویض و نگهداری سیستم را به شدت کاهش میدهد.
عملکرد برتر بافت مسی در برابر نویزهای فرکانس پایین
در محیطهایی که کابلهای قدرت با جریان زیاد حضور دارند، نویزهای فرکانس پایین ۵۰ هرتز چالش اصلی هستند. شیلد بافته شده مسی به دلیل ضخامت بیشتر و هدایت الکتریکی عالی مس، در دفع این نوع نویزها بسیار موفقتر از فویل عمل میکند. جرم فلزی بیشتر در بافت، باعث میشود میدانهای مغناطیسی قوی نتوانند به راحتی از آن عبور کنند. مس با ایجاد یک سد با مقاومت کم، جریانهای القایی ناشی از نویز را به سرعت به زمین منتقل مینماید. به همین دلیل در کابلهای کنترل و فرمان که در کنار کابلهای برق قرار دارند، استفاده از شیلد بافت توصیه میشود.
مقایسه نهایی: فویل در مقابل بافت؛ کدام را انتخاب کنیم؟
انتخاب نهایی میان فویل و بافت، به تعادل میان سه فاکتور “فرکانس نویز”، “شرایط مکانیکی” و “بودجه پروژه” بستگی دارد. اگر در محیطی با امواج رادیویی بالا و نصب ثابت هستید، فویل به دلیل قیمت ارزان و پوشش ۱۰۰ درصد برنده است. اما اگر کابل در معرض حرکت است یا نویزهای ناشی از برق قدرت زیاد است، بافت مسی با وجود قیمت بالاتر، عملکردی بینقص دارد. مهندسان باتجربه میدانند که هر کدام از این محصولات در جایگاه خود بهترین هستند و نباید یکی را به جای دیگری به کار برد. در لیست محصولات سیم و کابل آریا، هر دو نوع با بالاترین کیفیت برای نیازهای مختلف تامین شدهاند.
جدول مقایسه ویژگیهای فنی فویل و بافت
در اینجا نگاهی سریع به تفاوتهای این دو ساختار میاندازیم تا فرآیند تصمیمگیری برای شما آسانتر شود. فویل دارای پوشش ۱۰۰ درصدی است اما بافت معمولاً ۷۰ تا ۹۵ درصد پوشش ایجاد میکند که برای بسیاری از کاربردها کافی است. از نظر قیمت، فویل بسیار اقتصادیتر است زیرا آلومینیوم کمتری نسبت به مس به کار میرود و تولید آن سادهتر است. بافت در فرکانسهای پایین (EMI) عالی عمل میکند در حالی که فویل در فرکانسهای بالا (RFI) تخصص دارد. در نهایت، مقاومت مکانیکی بافت بسیار بالا و مقاومت فویل در سطح ضعیف ارزیابی میشود که این موضوع تعیینکننده طول عمر کابل است.
ترکیب فویل و بافت (Supser-Shielding) برای محیطهای فوقحساس
در پروژههایی که نویز در تمام طیفهای فرکانسی حضور دارد و دقت حیاتی است، از ترکیب هر دو لایه استفاده میشود. در این کابلها، ابتدا یک لایه فویل دور رشتهها پیچیده شده و سپس یک لایه بافت مسی روی آن قرار میگیرد. این ساختار ترکیبی که به “سوپر شیلد” معروف است، پوشش ۱۰۰ درصدی فویل را با قدرت مکانیکی و هدایت عالی بافت ادغام میکند. استفاده از کابلهای فویل و بافت همزمان، بهترین راهکار برای اتاقهای سرور بزرگ و صنایع نظامی یا پزشکی حساس است. اگرچه قیمت این کابلها بالاتر است، اما امنیتی که در برابر تداخلات ایجاد میکنند، ارزش هر ریال هزینه را دارد.
کابل شیلدار در سیم و کابل آریا؛ تضمین کیفیت و استاندارد
ما در سیم و کابل آریا معتقدیم که هر متر کابل باید تضمینکننده امنیت و پایداری شبکه شما باشد. کابلهای شیلدار ما با استفاده از مس آنیل شده و آلومینیوم درجه یک تولید میشوند تا استانداردهای بینالمللی را به خوبی پاس کنند. فرآیند تولید شیلد در کارخانه ما با دقت میلیمتری کنترل میشود تا تراکم بافت و یکپارچگی فویل در تمام طول کابل حفظ شود. روکشهای PVC مقاوم در برابر روغن و گرما، لایههای محافظ را در برابر عوامل محیطی حفظ میکنند تا کارایی الکتریکی کابل افت نکند. با انتخاب محصولات ما، شما نه تنها کابل، بلکه آرامش خاطر فنی را برای پروژه خود خریداری میکنید.
استفاده از متریال مرغوب در ساخت شیلد مسی و آلومینیومی
کیفیت شیلد مستقیماً به خلوص فلز به کار رفته در آن بستگی دارد که ما در این مورد هیچ سازشی نمیکنیم. مس با خلوص بالا در بافت کابل، مقاومت الکتریکی را کاهش داده و سرعت تخلیه نویز را به حداکثر میرساند. فویلهای آلومینیومی ما نیز دارای ضخامت استاندارد هستند تا در هنگام نصب، به راحتی دچار پارگیهای میکروسکوپی نشوند. مواد اولیه مرغوب باعث میشود کابل در برابر اکسیداسیون مقاوم باشد و در محیطهای مرطوب، شیلد دچار پوسیدگی نشود. تعهد ما به استفاده از بهترین متریال، کابلهای آریا را به انتخابی ماندگار در پروژههای زیرساختی کشور تبدیل کرده است.
کنترل کیفیت و تستهای آزمایشگاهی در فرآیند تولید
تمام کابلهای شیلدار پیش از خروج از کارخانه، مراحل سختگیرانهای از تستهای آزمایشگاهی را پشت سر میگذارند. تست پیوستگی شیلد و اندازهگیری مقاومت عایقی، از جمله مراحلی است که سلامت کابل را تضمین میکند. ما با استفاده از دستگاههای مدرن، میزان نویزپذیری کابل را در شرایط شبیهسازی شده صنعتی بررسی میکنیم تا از عملکرد آن مطمئن شویم. استاندارد بودن تراکم بافت و ضخامت فویل در تمام متراژ کابل به دقت پایش میشود تا هیچ نقطه ضعفی در پوشش محافظ وجود نداشته باشد. این دقت در تولید، دلیلی است که برند آریا در میان متخصصان برق و شبکه به عنوان یک نام معتبر شناخته میشود.
نتیجهگیری تحلیلی: انتخاب هوشمندانه برای پایداری سیستم
در پایان، باید گفت که هیچکدام از کابلهای فویلدار یا بافتدار به تنهایی بر دیگری برتری مطلق ندارند، بلکه هر یک برای حل چالشهای خاصی طراحی شدهاند. انتخاب هوشمندانه زمانی اتفاق میافتد که شما نویز محیط خود را بشناسید؛ برای فرکانسهای بالای مخابراتی، فویل با پوشش صددرصدی خود قهرمان میدان است و برای محیطهای لرزان صنعتی با نویزهای برق قدرت، بافت مسی با استحکام و هدایت عالی خود حرف اول را میزند. نادیده گرفتن این تفاوتهای فنی میتواند منجر به اتلاف بودجه یا بدتر از آن، ناپایداری کل سیستم کنترل شود. در پروژههای فوقحساس نیز، ترکیب این دو لایه ایمنترین راهکار ممکن است. ما در سیم و کابل آریا با ارائه هر دو نوع محصول با بالاترین کیفیت، به شما کمک میکنیم تا بر اساس نیاز واقعی و بودجه خود، بهترین انتخاب را داشته باشید. هدف نهایی، ایجاد یک زیرساخت بدون نویز است که در آن دادهها و توان الکتریکی بدون کوچکترین خللی جریان یابند. با تکیه بر استانداردهای تولید و متریال مرغوب، میتوانید اطمینان داشته باشید که شبکه شما در برابر تداخلات الکترومغناطیسی کاملاً بیمه شده است.
